Hőmérsékleti homogenitás

Kiválóan homogén hőmérsékletű kemencék kialakítása és megépítése időt rabló számításokat és szimulációkat igényel. A Carbolite Gero cég már évtizedes tapasztalatokat gyűjtött az ilyen különleges hőkezelő berendezések tervezésében.

Ez a tudás hasznosul mindazon standard hőszekrény ill. kemence és egyedi kialakítású módosítás kivitelezésében, ahol a hőmérséklethomogenitást még tovább kell javítani. A hőmérsékleti homogenitást javító néhány fontos alapelv a következő.

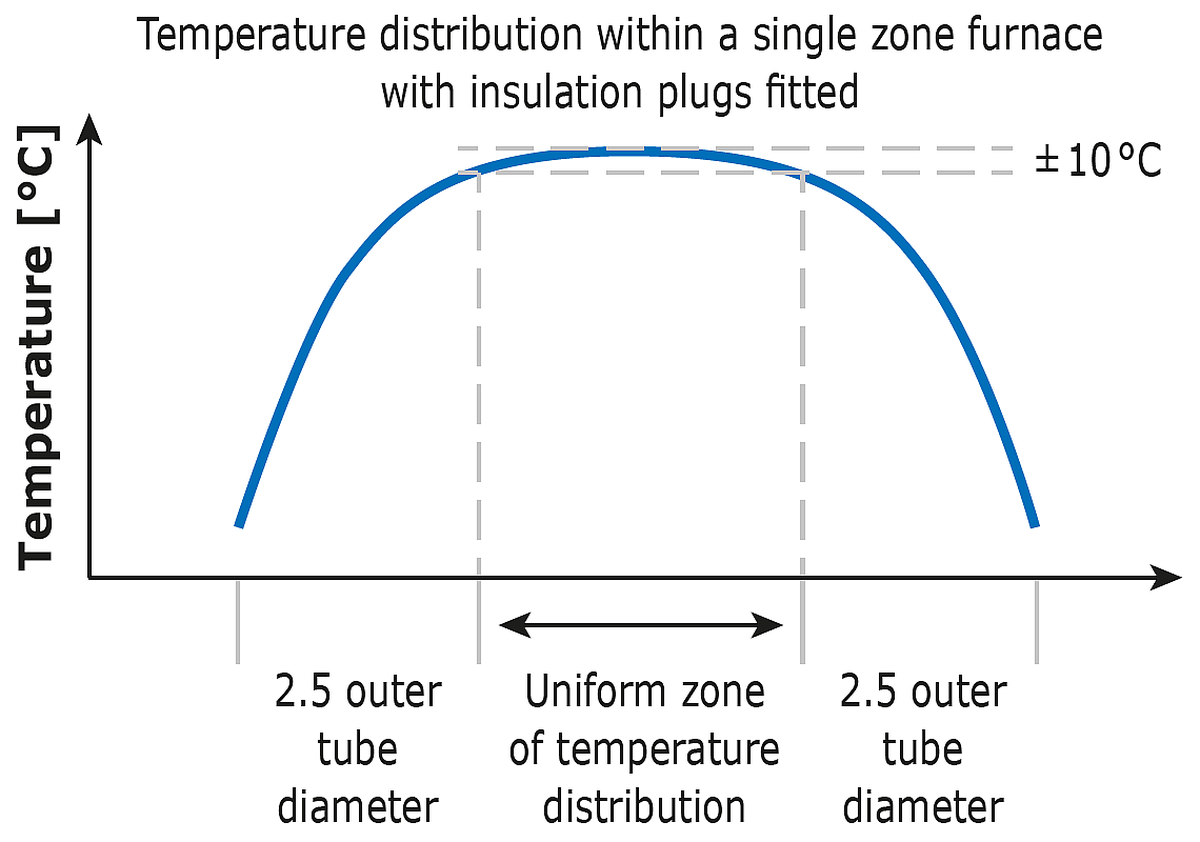

Homogén hőmérsékleti zóna kamrás kemencében

Homogén hőmérsékleti zóna kamrás kemencében

Homogén hőmérsékletű hossz csőkemencében

Homogén hőmérsékletű hossz csőkemencében

Retorta alkalmazása

A zárt retorta teljesen körbeveszi a mintát a módosított atmoszférában történő hőkezelésnél és javítja a hőmérsékleteloszlás homogenitását. A retorta gázkivezetéssel is felszerelhető, pl. a debinding eljárásokhoz.

Zárt retorta
Zárt retorta

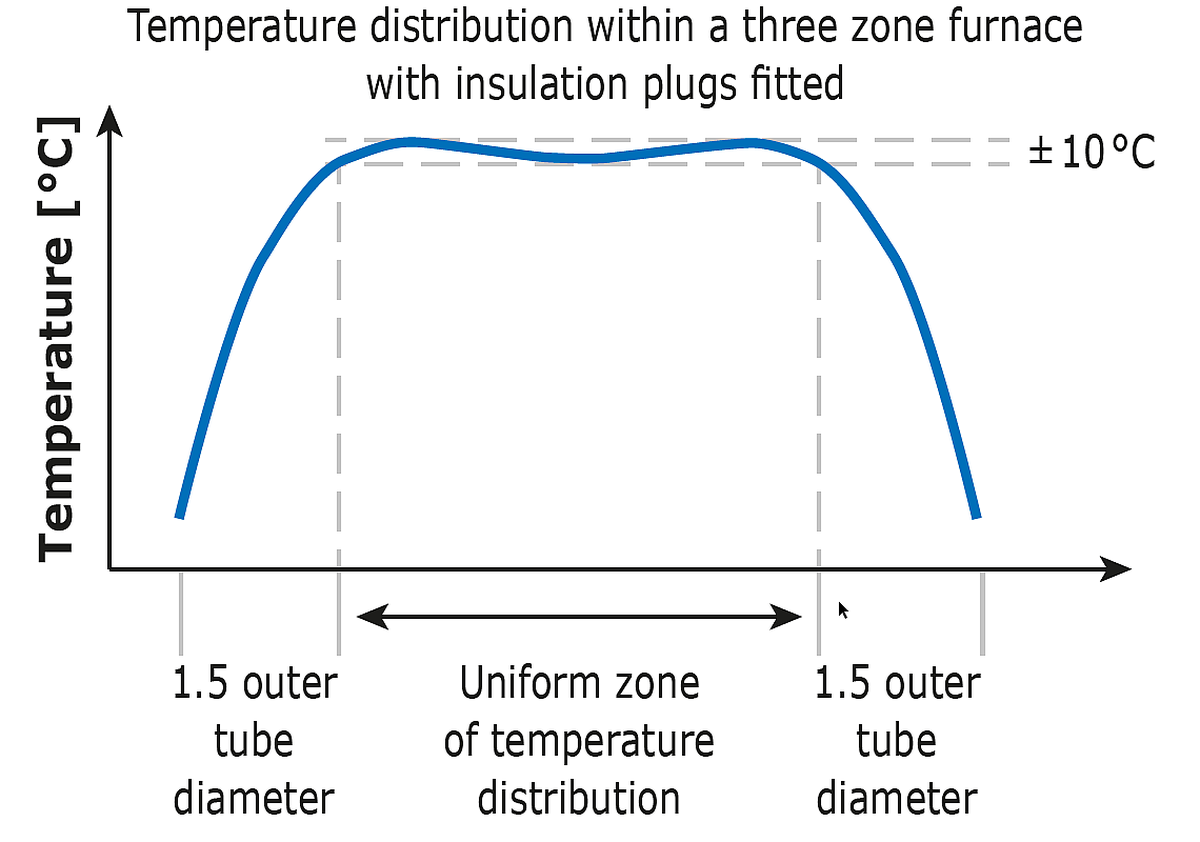

Több hőmérsékleti zóna kialakítása

A többzónás kemence képes kiegyelíteni a cső végeinél bekövetkező hőmérsékletcsökkenést. 3- és 8-zónás csőkemencék szerezhetők be.

A hőmérséklet-eloszlás grafikonja
A hőmérséklet-eloszlás grafikonja

Intelligens kialakítás

A kemencetér hőmérsékleteloszlása optimális homogenitásához kritikus a nagyon szimmetrikus elrendezés. Ha gáz bevezetésére is szükség van, akkor a gáz előmelegítődik mielőtt még kemencekamrába jutna. Az alacsonyabb hőmérséklettartományban működő kemencékben kifinomult gázterelő csatornák biztosítják a gázáramlást.

Gas ventilation system
Gas ventilation system

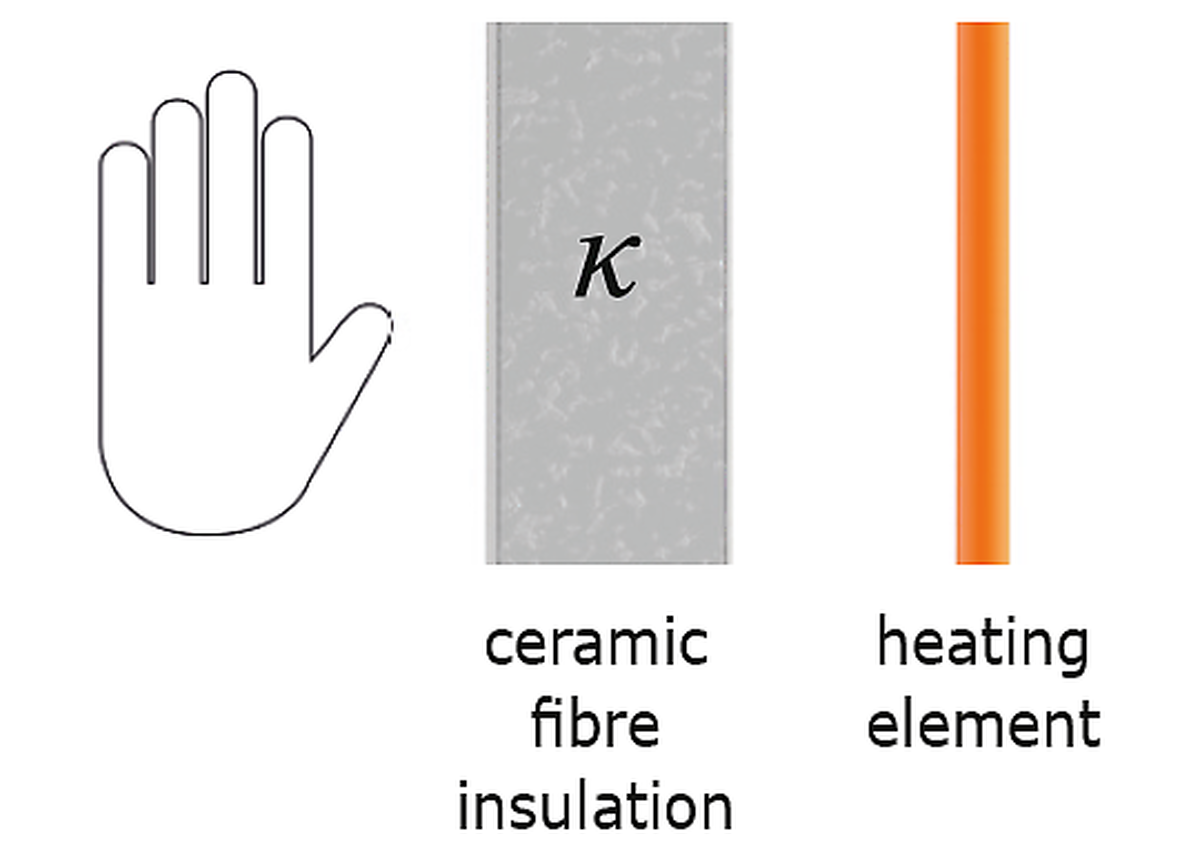

Sugárzásvédők beépítése & Hatékony szigetelés biztosítása

Fémes kemencékben fém sugárzásvédők a kemence hőjét befelé a mintára irányítják és így hozzájárulnak a vízhűtésű köpeny hőszigeteléséhez is. A köpeny, a sugárzásvédők és a fűtőelemek elrendezésének nagyon szimmetrikusnak kell lennie az optimális hőmérséklethomogenitás eléréséhez.

A grafitbélés és a kerámiaszál szigetelés nagyon alacsony hővezetése miatt kitűnő anyagok a kemence szigetelésére. A szigetelőanyagok vastagságát és minőségét gondosan és a kemence maximális működési hőmérsékletétől függően specifikusan kell megválasztani.

Sugárzásvédők beépítése
Sugárzásvédők beépítése
Sugárzásvédők beépítése

Hőmérsékleti homogenitás - Példák

Standard V-L 180-300/10 forrasztó kemence a lehető legalacsonyabb üzemi nyomás és legnagyobb hőmérsékleti homogenitás egyidejű eléréséhez
Standard V-L 180-300/10 forrasztó kemence a lehető legalacsonyabb üzemi nyomás és legnagyobb hőmérsékleti homogenitás egyidejű eléréséhez



Egyedi kialakítású 3-zónás, felnyitható FZS 13/100/4500 csőkemence 4500 mm fűtött hosszal, automatikus nyitási mechanizmussal és APM izzítócsővel
Egyedi kialakítású 3-zónás, felnyitható FZS 13/100/4500 csőkemence 4500 mm fűtött hosszal, automatikus nyitási mechanizmussal és APM izzítócsővel



Egyedi kialakítású kupolás ipari kemence többzónás hőmérsékletszabályozással
Egyedi kialakítású kupolás ipari kemence többzónás hőmérsékletszabályozással



HTK GR 80/22 kamrás vákuumkemence a kemenceajtó opcionális fűtésével a jobb hőmérsékleti homogenitás eléréséhez
HTK GR 80/22 kamrás vákuumkemence a kemenceajtó opcionális fűtésével a jobb hőmérsékleti homogenitás eléréséhez
