HTK GR - Kamrás kemence, grafit szigeteléssel

A HTK GR (Hochtemperatur-Kammerofen) magas hőmérsékletű kamrás kemencék szigetelése grafit. Durva-/finomvákuum alatti ill. nitrogén és argon védőgázos vagy hidrogén és szénmonoxid reaktív gázos atmoszférában végzett hőkezelésekre alkalmasak. A HTK GR kemencék nem működtethetők oxigén atmoszférában.

A szögletes kialakítás és az előre nyíló ajtó megkönnyíti a betöltést és az ürítést. A HTK GR kemencék hat különböző méretben is beszerezhetők. A legkisebbek 8 és 25 literesek, és jellemzően kutató-fejlesztő laboratóriumok használják őket. A 80, 220, 400 vagy 600 literes kemencéket főleg kísérleti vagy gyártó üzemek alkalmazzák.

A HTK GR kemencék grafit hőszigetelésével és grafit fűtőelemeivel elérhető max. hőmérséklet 2200 °C, kérésre 3000 °C elérése is kialakítható. Ugyancsak kérésre beépíthető grafit retorta is, mely szabályozott gázbevezetésről gondoskodik, javítja a hőmérséklethomogenitást, mely így ± 10 °C alá csökken. A mintából történő erős gázfelszabadulással járó folymatoknál a retorta védi a fűtőelemeket és növeli így a kemence élettartamát.

Alkalmazási példák

grafitozás, műszaki kerámia, pirolízis, szilíciumozás, szinterelés

Kattintson ide a videó letöltéséhez!

_{Termékvideó: HTK GR - Kamrás kemence, grafit szigeteléssel}

Alapkiépítés jellemzői

grafit szigetelés a legmagasabb hőmérséklet elérése érdekében

adott parciális nyomású hidrogén alatti működtetés is lehetséges

poralakú mintákhoz is alkalmas, pontosan vezérelt (vákuum) leszívási sebességek

adatrögzítés a minőségbiztosításhoz

HTK GR - Kamrás kemence, grafit szigeteléssel Műszaki jellemzők

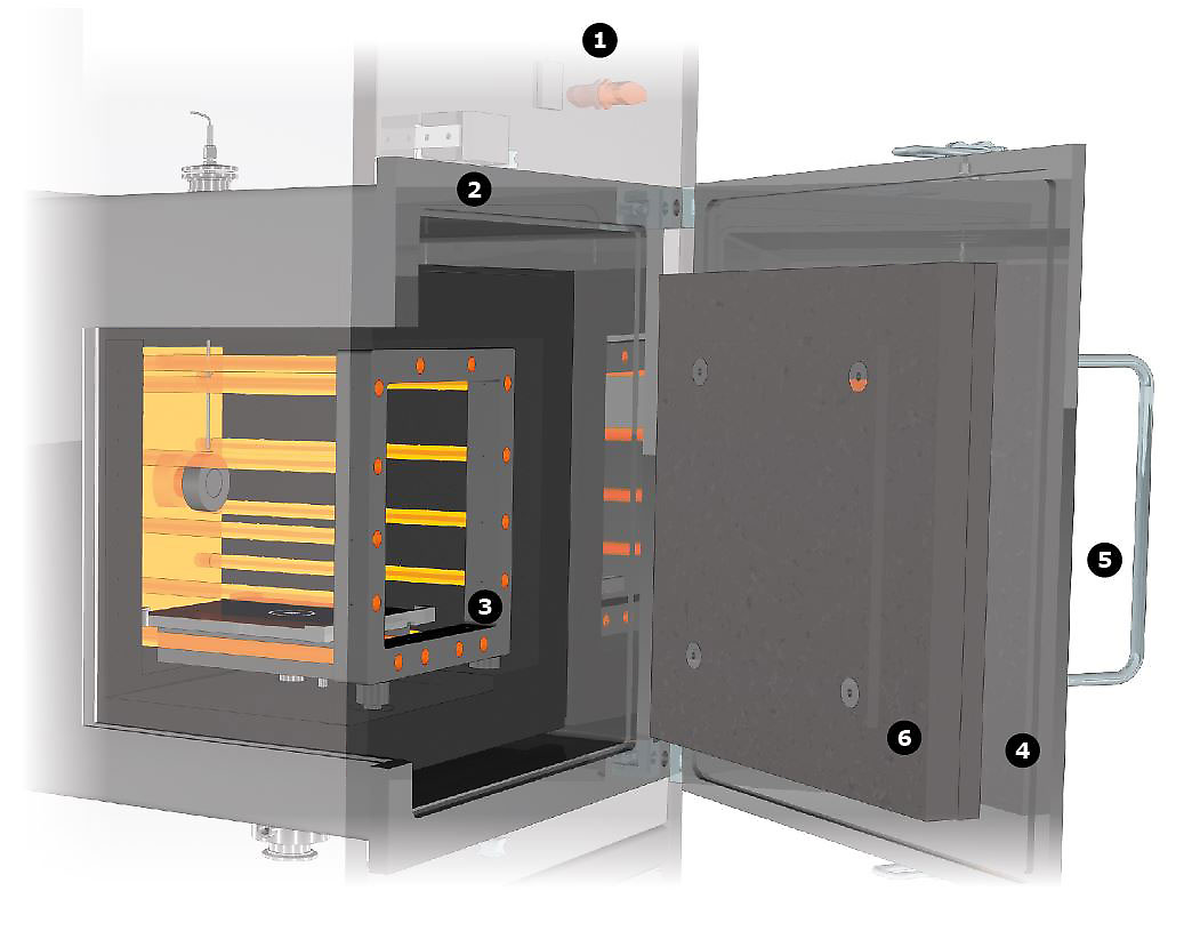

HTK kemencék belülről

kemenceház
vízhűtésű köpeny
fűtőkazetta
tömítővájat
nyitott ajtó
grafit hőszigetelés

A fűtőelemek a kamra négy oldalán (alul, felül, jobbra, balra) belül találhatók, ez garantálja a kitűnő hőmérséklethomogenitást. Nagyobb térfogatok esetén a kamra hátoldala és az ajtó még további fűtőelemel van felszerelve a kitűnő hőmérséklethomogenitás megtartása érdekében. Mindegyik (HTK W, HTK MO, HTK GR és HTK KE) kamrás kemence vízhűtésű kettősfalú köpennyel van körülvéve, ebben folyik a hűtővíz; ezért is nevezik a HTK készülékeket hidegfalú kemencéknek.

Kérésre 3000 °C-ra emelhető a HTK GR kemence max. hőmérséklete. Ez a hőmérséklet azonban a kemence speciális kialakítását igényli: elegendően vastag szigetelést, a fűtőelemek optimális elhelyezését és a hőmérséklet pirométerrel történő ellenőrzését. A kemencén kívül elhelyezett pirométer a kemence ablakán át méri optikai módszerrel közvetlenül a hősugárzást.

Ez a mérési elv csak az elegendően nagy mennyiségben kibocsátott hősugárzás esetén működik. A szükséges mennyiségű hősugárzás csak 400 °C fölötti hőmérsékleteken keletkezik. Alacsonyabb hőmérsékleteken becsúsztatott hőelem szolgál a hőmérséklet szabályozására.

A grafit megnövekedett gőznyomása miatt a 3000 °C-on történő működtetés csak inert gázatmoszférában lehetséges. Ráadásul a nagy gőznyomás miatt szén szabadul ki az atmoszférába. Szénre érzékeny minták esetén fémszigetelésű kemencét kell használni.

HTK - Kamrás kemence, fém szigeteléssel Példák

HTK 8 GR/22-1G kemence 2200°C-ig félautomata vezérléssel

HTK 25 GR/22-1G kemence 2200°C-ig automatikus vezérléssel opcionális pirolízis egységgel

_{Műszaki változtatás és tévedés joga fenntartva.}
